高压开关压力夹紧力测试有哪些标准？

发布人：铭科电气   发布时间：2025-03-03

高压开关压力夹紧力测试相关标准主要有以下这些：



国家标准

  • GB 1984-2003《高压交流断路器》：规定了高压交流断路器的术语、定义、产品分类、技术要求、试验方法等内容，对断路器的机械特性包括夹紧力等方面提出了要求，是高压开关压力夹紧力测试的重要参考标准2。
  • GB/T 11022-2011《高压开关设备和控制设备标准的共用技术要求》：给出了高压开关设备和控制设备的一般技术要求，涵盖了环境条件、绝缘要求、温升、机械性能等多个方面，其中机械性能部分涉及到开关的操作力、接触压力等相关内容，为夹紧力测试提供了通用的技术准则。



行业标准

  • DL/T 846.3-2004《高电压测试设备通用技术条件 第 3 部分：高压开关综合测试仪》：针对高压开关综合测试仪的技术条件进行了规范，包括高压隔离开关触指压力测试仪的功能、性能指标、试验方法等，为使用相关测试仪进行高压开关压力夹紧力测试提供了标准依据。
  • DL/T 593-2016《高压开关设备和控制设备标准的共用技术要求》：是电力行业的标准，对高压开关设备和控制设备的共用技术要求进行了详细规定，在开关的机械特性、操作性能等方面有具体要求，与夹紧力测试密切相关。
  • DL/T 486-2010《高压交流隔离开关和接地开关》：规定了高压交流隔离开关和接地开关的术语、定义、分类、技术要求、试验方法等，对隔离开关的触头接触压力等机械性能有明确要求，是测试隔离开关压力夹紧力的重要标准。



不同类型的高压开关，其具体的夹紧力标准值有所不同：
  • 梅花触头式开关：不同规格的梅花触头压力有差异，如 630A（12 片）、630A（24 片）等不同型号，具体压力值可咨询相关厂家。
  • 转入式开关触头：以 GW4、GW5、GW7 等为代表，一对触指参考压力≥130N。
  • 钳夹式开关触头：像 GW6、GW16/17、GW22/23 等，一对触指参考压力≥300N。
  • 拍合式开关触头：以 GN2 等户内系列为代表，一对触指参考压力≥200N。

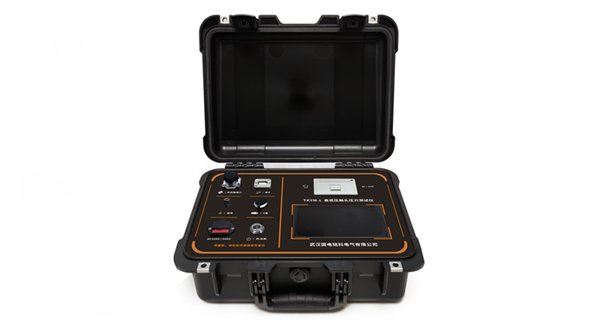

专用测量仪器推荐：高压隔离开关触指压力测试仪
