变电站电气设备220kVA/220kV/37kV谐振耐压试验装置

发布人:www.whgdmk.com发布时间:2025-09-04 咨询热线(产品咨询与技术支持):400-627-1108

该套设备所有组成部分包括变频电源、激励变压器、高压电抗器和高精度电容分压器。具备手动/自动模式、大屏幕显示、试验参数设置,并具有自动计时及操作提示功能。具备多项保护功能,如过压、过流保护、放电保护、失谐保护等。适用于电力预防性试验,电力现场交接试验,交流耐压试验,高电压大容量容性试品。具有稳定性强,操作方便,多重保护,可靠性高等优点。铭科电气公司串联谐振试验装置在电力,铁路电气,石油,化工,煤炭,冶金,科研等行业有着广泛应用。

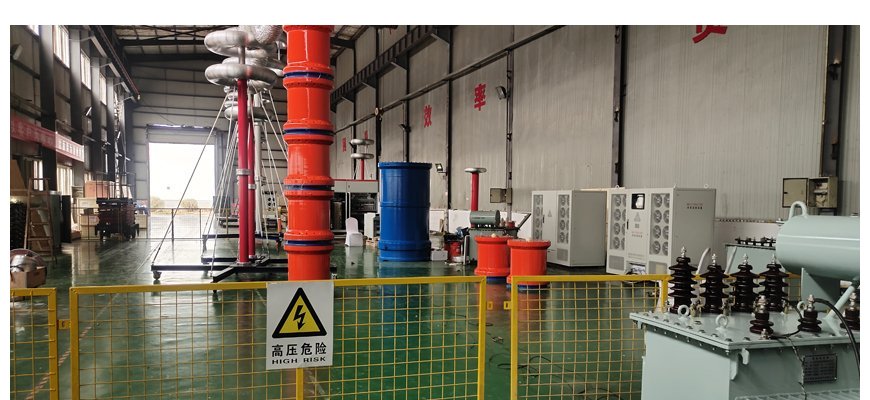

变电站电气设备220kVA/220kV/37kV谐振耐压试验装置

一、被试品对象及试验要求

  • 1.35kV/300mm2电缆1000m,电容量≤0.19μF,试验频率为30-300Hz,试验电压52kV。
  • 2. 10kV/300mm2电缆4000m,电容量≤1.48μF,试验频率为30-300Hz,试验电压22kV。
  • 3.110kV/63MVA主变的交流耐压试验,电容量≤0.015μF,试验频率为45-65Hz,试验电压不超过160kV。
  • 4.110kV GIS交流耐压试验,试验频率为30-300Hz,试验电压200kV。
  • 5.110kV开关,避雷器,支柱绝缘子,CT、PT和隔离开关等设备的交流耐压,试验频率为30-300Hz,试验电压不超过200kV。

工作环境

  • 1.环境温度:-10℃ –45℃;
  • 2.相对湿度:≤90%RH;
  • 3.海拔高度: ≤2500米;

二、装置主要技术参数及功能

  • 1.额定容量:220kVA;
  • 2.输入电源:单相380V电压,频率为50Hz;
  • 3.额定电压:37kV;220kV
  • 4.额定电流:6A;1A;
  • 5.工作频率:30-300Hz;
  • 6.波形畸变率:输出电压波形畸变率≤1%;
  • 7.工作时间:额定负载下允许连续60min;过压1.1倍1分钟;
  • 8.温    升:额定负载下连续运行60min后温升≤65K;
  • 9.品质因素:装置自身Q≥30(f=45Hz);
  • 10.保护功能:对被试品具有过流、过压及试品闪络保护(详见变频电源部分);
  • 11.测量精度:系统有效值1.5级;

三、设备遵循标准

  • GB10229-88                    《电抗器》
  • GB1094        《电力变压器》
  • GB50150-2006     《电气装置安装工程电气设备交接试验标准》
  • DL/T 596-1996                 《电力设备预防性试验规程》
  • GB1094.1-GB1094.6-96   《外壳防护等级》
  • GB2900        《电工名词术语》
  • GB/T16927.1~2-1997  《高电压试验技术》

四、试验时设备使用关系列表

35kV电缆 长度1000m 使用电抗器2串联3组并联 3kV
10kV电缆 长度4000m 使用电抗器6节并联 1.2kV
110kV变压器 使用电抗器5串联 5kV
110kVGIS 使用电抗器6串联 12kV
110kV套管,隔离开关等 使用电抗器6串联 12kV

五、系统功能配置

  • 1)内部由嵌入式触摸屏控制,操作功能得到优化,操作简单
  • 2)自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时3分钟(全频扫). 频率分辨率0.1Hz
  • 3)自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程
  • 4) 自动试验时自动跟踪系统的谐振状态,在整个过程中保证系统工作在最优出力状态,调频时绘制频率电压曲线。
  • 5) 耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况进行操作
  • 6) 全压输出保护:在调压过程中,严格保证变频电源不会全电压输出
  • 7) 软件经过严格模拟运行检验,运行安全、稳定、可靠
  • 8) 自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据;
  • 9)液晶显示屏可显示电源电压和电流;高压输出的频率、电压、电流
  • 10)保护功能:具有断电、过流、过压及闪络保护功能;
  • 11)变频电源内部结构及其各元器件在经过正常的公路、铁路运输后,相互位置不变,不损坏,紧固件不松动
  • 12)外观及操作界面充分采用人性化设计,美观大方,操作简便
