变电站电器设备296kVA/296kV/37kV谐振耐压试验装置
发布人:www.whgdmk.com发布时间:2025-09-04 咨询热线(产品咨询与技术支持):400-627-1108

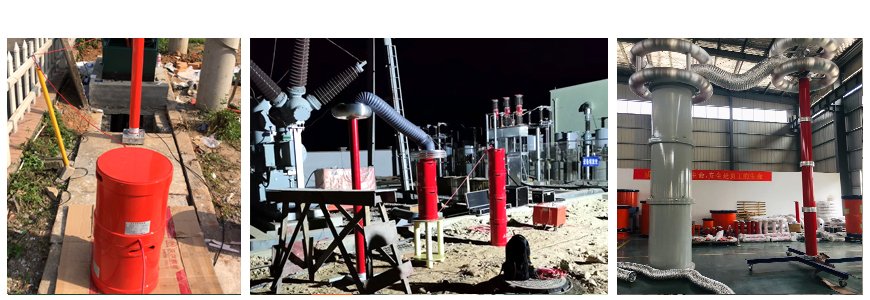

该套设备所有组成部分包括变频电源、激励变压器、高压电抗器和高精度电容分压器。具备手动/自动模式、大屏幕显示、试验参数设置,并具有自动计时及操作提示功能。具备多项保护功能,如过压、过流保护、放电保护、失谐保护等。适用于电力预防性试验,电力现场交接试验,交流耐压试验,高电压大容量容性试品。具有稳定性强,操作方便,多重保护,可靠性高等优点。铭科电气公司串联谐振试验装置在电力,铁路电气,石油,化工,煤炭,冶金,科研等行业有着广泛应用。

一、被试品对象及试验要求
- 10kV/300mm2电缆4000m,电容量≤1.48μF,试验频率为30-300Hz,试验电压22kV。
- 2、35kV/300mm2电缆1700m,电容量≤0.323μF,试验频率为30-300Hz,试验电压52kV。
- 3、110kV线路绝缘子,开关,GIS等电气设备的交流耐压,试验频率为30-300HZ,最高试验电压265KV。
二、工作环境
- 1.环境温度:-15℃–40℃;
- 2.相对湿度:≤90%RH;
- 3.海拔高度: ≤2500米;
三、装置主要技术参数及功能
- 1.额定容量:296kVA。
- 2.输入电源:单相380V电压,频率为50Hz。
- 3.额定电压:37kV;74kV;296kV
- 4.额定电流:8A、4A、1A
- 5.工作频率:30-300Hz;
- 6.波形畸变率:输出电压波形畸变率≤1%;
- 7.工作时间:额定负载下允许连续60min;过压1.1倍1分钟;
- 8.温 升:额定负载下连续运行60min后温升≤65K;
- 9.品质因素:装置自身Q≥30(f=45Hz);
- 10. 保护功能:对被试品具有过流、过压及试品闪络保护(详见变频电源部分);
- 11. 测量精度:系统有效值1.5级;
四、设备遵循标准
- GB10229-88 《电抗器》
- GB1094 《电力变压器》
- GB50150-2006 《电气装置安装工程电气设备交接试验标准》
- DL/T 596-1996 《电力设备预防性试验规程》
- GB1094.1-GB1094.6-96 《外壳防护等级》
- GB2900 《电工名词术语》
- GB/T16927.1~2-1997 《高电压试验技术》
五、试验时使用关系列表
110kV级GIS等级(试验电压265kV) |
使用电抗器八串 |
20kV |
300mm2/110kV电缆,长度500m |
电抗器5节串联2组并联 |
5kV |
300mm2/10kV电缆,长度4000m |
电抗器8节并联 |
1kV |
10kV/300mm2 电缆4000m |
使用电抗器八节并联 |
1kV |
35kV/300mm2 电缆1700m |
二节串联四组并联 |
3kV |
六、系统配置及其参数
- 1.内部由嵌入式触摸屏控制,操作功能得到优化,操作简单。
- 2)自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时1.5分钟(全频扫). 频率分辨率0.01Hz。
- 3)自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程。
- 4)自动试验时,自动跟踪系统的谐振状态,在整个过程中保证系统工作在最优出力状态,调频时绘制频率电压曲线。
- 5)耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况进行操作。
- 6)全压输出保护:在调压过程中,严格保证变频电源不会全电压输出。
- 7)软件经过严格模拟运行检验,运行安全、稳定、可靠。
- 8)自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据。
- 9)液晶显示屏可显示电源电压和电流;高压输出的频率、电压、电流。
- 10)保护功能:具有断电、过流、过压及闪络保护功能。
- 11)变频电源内部结构及其各元器件在经过正常的公路、铁路运输后,相互位置不变,不损坏,紧固件不松动。
- 12)外观及操作界面充分采用人性化设计,美观大方,操作简便。
