TK3030三相标准功率源采用表源一体化结构、全数字闭环标准源技术，使用嵌入式系统、7寸TFT彩色液晶显示器、CPLD芯片和高精度A/D、D/A等一系列先进器件，体积小重量轻，可广泛应用于电能计量行业、电气实验室和其他相关部门，便于携带到现场使用。

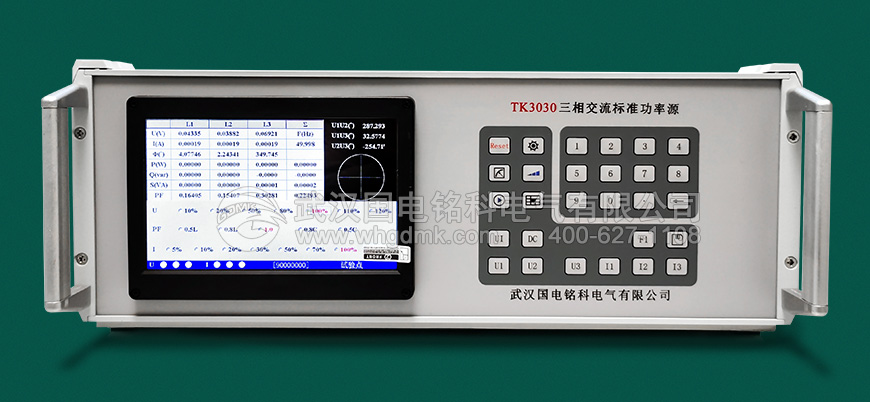

TK3030三相标准源装置

三相标准源装置功能介绍

TK3030系列标准源或功率源装置采用触摸屏控制面板加面膜按键，显示信息量大，使用简单方便。内嵌高等级标准功率电能表，并以此为标准进行数字闭环反馈，电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等各参量均可作为标准使用。具有多种保护功能：限流保护、功放保护、电压短路保护、电流开路保护、功放热保护等功能。三相电压、电流回路独立控制，每一相的电压、电流输出参量可分别调节。智能档位：在仪器允许输出的范围内，用户可以任意设定三相电压、电流各自的额定电压、电流档位，电压电流的试验点、调节细度均参照用户设定的额定档位值，方便用户操作。电压、电流、相位试验点丰富，便于操作。带RS232串口，开放通讯规约，便于计算机控制及升级软件。

TK3030标准源(功率源)使用接线方法

面板接线：

使用设备配套专用黄绿红3色电流电压测试线与夹具，连接至标准源装置对应的电流电压接口。外壳接地端子需安全牢靠连接至大地。需要连接电脑需使用9芯串口连接线连接至电脑串口端。电源接口连接至市电220V。

标准源操作方法：

• 1.在开机操作前，请按上述面板接线确认各接口连接线路是否正确连接。
• 2.接通标准源装置供电电源。
• 3.预设置输出各项输出参数。
• 4.操作前面板输出按键，开启电流电压输出。
• 5.使用完毕后操作输出按键，停止电压电流输出。
• 6.观察各项参数是否已经停止输出后即可关机。

三相源装置基本参数

注:根据型号参数的不同相关设备的功能参数会有一些差别，详细指标欢迎咨询铭科电气服务人员，我们将及时为您解答选型。

注意事项

1.安全事项，输出高电压大电流，测量时请使用专用测试线与夹具。保障使用人员人身安全，通电前请将设备外壳安全接地，注意电击危险。

标准源装机清单

应用领域

TK3030系类三相标准源采用CPLD芯片和高精度A/D、D/A等一系列先进器件。全数字闭环标准源技术，并以此为标准进行数字闭环反馈，电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等各参量均可作为标准使用。广泛应用于电力，电子，无功补偿，电能计量行业、电气实验室和其他相关部门，功能强大。
