216kVA/108kV变频串联谐振耐压试验装置

发布人:www.whgdmk.com发布时间:2025-09-04 咨询热线(产品咨询与技术支持):400-627-1108

216kVA/108kV变频串联谐振耐压试验装置

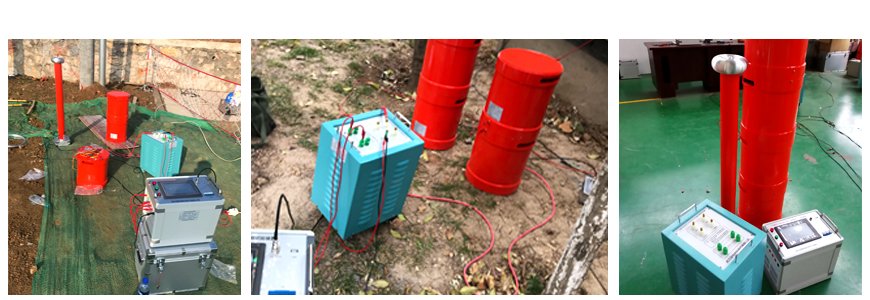

该套设备所有组成部分包括变频电源、激励变压器、高压电抗器和高精度电容分压器。具备手动/自动模式、大屏幕显示、试验参数设置,并具有自动计时及操作提示功能。具备多项保护功能,如过压、过流保护、放电保护、失谐保护等。适用于电力预防性试验,电力现场交接试验,交流耐压试验,高电压大容量容性试品。具有稳定性强,操作方便,多重保护,可靠性高等优点。铭科电气公司串联谐振试验装置在电力,铁路电气,石油,化工,煤炭,冶金,科研等行业有着广泛应用。

216kVA/108kV变频串联谐振耐压试验装置

一、被试品对象

1、31500kVA/110kV分级绝缘电力变压器的交流耐压试验,电容量≤0.01μf,试验频率为45-65Hz,试验电压68kV。

2、300mm2/35kV电缆,长度1.5km,电容量≤0.095μF,试验频率为30-300Hz,试验电压52kV。

3、300mm2/10kV电缆,长度2km,电容量≤0.75μF,试验频率为30-300Hz,试验电压22kV。

4、35kV及以下线路绝缘子,开关,GIS,基本上属于无电容量试品,试验频率为30-300HZ,最高试验电压108kV。

系统主要技术参数及功能

额定容量:216kVA;

额定电压:108kV;54kV;27kV;

额定电流:2A;4A;8A;

工作频率:工频50Hz;

输出电压波形畸变率:≤0.5%;

允许连续工作时间:额定负载下60min;

额定负载下连续运行60min后温升≤65K;

装置自身品质因数:Q≥30;

系统测量精度:有效值1级;

输入电源:三相380V电压,频率为50Hz;

对被试品具有过流、过压及试品闪络保护;

环境温度:-150C–40 0C,相对湿度:≤90%RH,海拔高度≤1000米;

二、设备参考标准

GB10229-88《电抗器》

GB1094《电力变压器》

GB50150-2006《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996《电力设备预防性试验规程》

GB1094.1-GB1094.6-96《外壳防护等级》

GB2900《电工名词术语》

GB/T16927.1~2-1997《高电压试验技术》

三、系统配置及其参数

内嵌入式触摸屏控制,操作功能得到优化,操作简单。

自动扫频,寻找谐振点,频率范围30-300Hz,可手动设置扫频范围, 频率分辨率0.1Hz。

自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程。

自动试验时,自动跟踪系统的谐振状态,在整个过程中保证系统工作在最优出力状态,调频时绘制频率电压曲线。

耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况进行操作。

全压输出保护:在调压过程中,严格保证变频电源不会全电压输出。

软件经过严格模拟运行检验,运行安全、稳定、可靠。

自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据。

液晶显示屏可显示电源电压和电流;高压输出的频率、电压、电流。

保护功能:具有断电、过流、过压及闪络保护功能。

过电压保护:可人工设定过电压保护值;当整套装置的输出电压达到保护整定值时,自动切除整套装置。

过电流保护:可人工设定过电流保护值;当整套装置的输出电流达到保护整定值时,自动切除整套装置。

击穿保护:具有放电或闪络保护功能,当高压侧发生对地闪络时,自动切除整套装置。不会对试验品造成伤害,变频电源内电子元件不会击穿。

断电保护:试验电源断电后,装置能快速保护。

变频电源内部结构及其各元器件在经过正常的公路、铁路运输后,相互位置不变,不损坏,紧固件不松动。

外观及操作界面充分采用人性化设计,美观大方,操作简便。
