216kVA/216kV变频串联谐振试验装置

发布人:www.whgdmk.com发布时间:2025-09-04 咨询热线(产品咨询与技术支持):400-627-1108

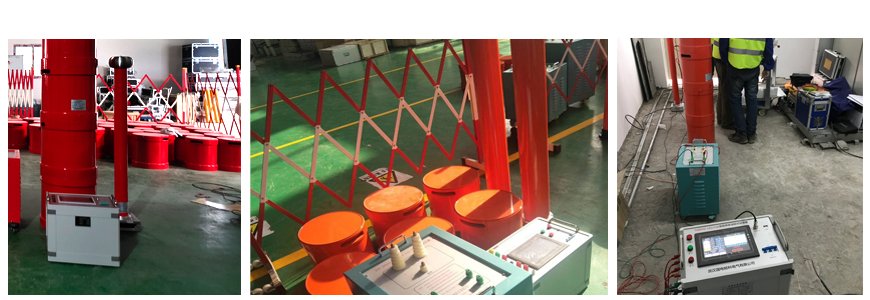

该套设备所有组成部分包括变频电源、激励变压器、高压电抗器和高精度电容分压器。具备手动/自动模式、大屏幕显示、试验参数设置,并具有自动计时及操作提示功能。具备多项保护功能,如过压、过流保护、放电保护、失谐保护等。适用于电力预防性试验,电力现场交接试验,交流耐压试验,高电压大容量容性试品。具有稳定性强,操作方便,多重保护,可靠性高等优点。铭科电气公司串联谐振试验装置在电力,铁路电气,石油,化工,煤炭,冶金,科研等行业有着广泛应用。

216kVA/216kV变频串联谐振试验装置

一、被试品对象及试验要求

1. 64/110kV/300mm2的电缆,长度0.2km,电容量≤0.03uF试验频率为30-300Hz,试验电压128kV。

2. 26/35kV/300mm2的电缆,长度1.2km,电容量≤0.228uF,试验频率为30-300Hz,试验电压52kV。

3.  8.7/10KV/300mm2的电缆,长度4km,电容量≤1.2uF,试验频率为30-300Hz,试验电压22kV。

二、工作环境

1.环境温度:-150C–40 0C;

2.相对湿度:≤90%RH;

3.海拔高度: ≤1000米;

三、装置主要技术参数及功能

1.额定容量:216kVA;

2.输入电源:单相380V电压,频率为50Hz;

3.额定电压:216kV;36kV

4.额定电流:1A;6A

5.工作频率:30-300Hz;

6.波形畸变率:输出电压波形畸变率≤1%;

7.工作时间:额定负载下允许连续60min;过压1.1倍1分钟;

8.温    升:额定负载下连续运行60min后温升≤65K;

9.品质因素:装置自身Q≥30(f=45Hz);

10.保护功能:对被试品具有过流、过压及试品闪络保护(详见变频电源部分);

11.测量精度:系统有效值1.5级;

四、设备遵循标准

GB10229-88                     《电抗器》

GB1094          《电力变压器》

GB50150-2006     《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996                  《电力设备预防性试验规程》

GB1094.1-GB1094.6-96   《外壳防护等级》

GB2900        《电工名词术语》

GB/T16927.1~2-1997  《高电压试验技术》

五、装置容量的确定

35kV/300mm2电缆,长度1200m,电容量≤0.228μF,试验频率为30-300Hz,试验电压52kV。

频率取35Hz

试验电流 I=2πfCU =2π×35×0.228×10-6×52×103=2.6A

对应电抗器电感量 L=1/ω2C=90H,

设计六节电抗器,使用电抗器二串联三组并联

则单节电抗器为36kVA/36kV/135H

验证: 1、 10kV/300mm2电缆交流耐压试验,长度4000m,电容量≤1.2μF,试验频率为30-300Hz,试验电压22kV。

使用电抗器6节并联,此时电感量为135/6=22.5H

试验频率f=1/2π√LC=1/(2×3.14×√22.5×1.2×10-6)=30.6Hz。

试验电流 I=2πfCU =2π×30.6×1.2×10-6×22×103=5.1A

2、64/110kV/300mm2的电缆,长度0.2km,电容量≤0.03uF试验频率为30-300Hz,试验电压128kV。

使用电抗器4节串联,此时电感量为135*4=540H

试验频率f=1/2π√LC=1/(2×3.14×√540×0.03×10-6)=39.5Hz。

试验电流 I=2πfCU =2π×39.5×0.03×10-6×128×103=0.94A

3、对110kVGIS设备,谐振电容为2000pf,试验基准频率为145HZ,试验电压为265KV:此时试验参数为:

使用电抗器6节串联,此时电感量为135*6=810H

f=1/2π√LC=1/(2×3.14×√810×0.002×10-6)=125Hz。

I=2πfCU =2π×125×0.002×10-6×184×103=0.32A

六、系统功能配置

1)自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态,调频时绘制频率电压曲线。

2)耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,异常波动时提示用户电压异常波动,由用户根据试验情况进行操作

3)全压输出保护:在调压过程中,严格保证变频电源不会全电压输出

4)软件经过严格模拟运行检验,运行安全、稳定、可靠。

5)液晶显示屏可显示电源电压和电流;高压输出的频率、电压

6)保护功能:具有断电、过流、过压及闪络保护功能;

a)过电压保护:可人工设定过电压保护值;当整套装置的输出电压达到保护整定值时,自动切除整套装置

b)过电流保护:可人工设定过电流保护值;当整套装置的输出电流达到保护整定值时,自动切除整套装置

c)击穿保护:具有放电或闪络保护功能,当高压侧发生对地闪络时,自动切除整套装置。不会对试验设备和人身造成伤害,变频电源内电子元件不会击穿

d)断电保护:试验电源断电后,装置能快速保护

7)变频电源内部结构及其各元器件在经过正常的公路、铁路运输后,相互位置不变,不损坏,紧固件不松动

8)变频电源配备专用引线和插头与其他设备进行连接,包括电源的专用动力引线,与励磁变压器的低压引线,与分压器的专用测量引线,专用接地引线等

七、电抗器使用关系表

试验时使用关系列表

8.7/10kV/300mm2电缆 (试验电压22kV) 长度10-4000m 使用电抗器六台并联 1.5kV
26/35kV/400mm2电缆 (试验电压52kV) 长度10-1200m 使用电抗器二串三并联 3kV
64/110kV/300mm2电缆 (试验电压128kV) 长度10-200m 使用电抗器6台串联 5kV
